Drawdio: Guía de Montaje

Imagina que pudieras dibujar instrumentos musicales en papel normal con cualquier lápiz y luego tocarlos con el dedo. El circuito DIY Drawdio te permite convertir tus objetos cotidianos en instrumentos musicales. Drawdio

Vamos a describir el montaje de una placa Drawdio, concretamente la versión mejorada por el equipo UC3Music que da el doble de voltaje de salida que una placa original.

Material Necesario

  • 1 x PCB Drawdio
  • 2 x Resistencias 1K (R3 y R4)
  • 1 x Resistencia 10K (R2)
  • 1 x Resistencia 330K (R1)
  • 1 x Condensador “de lenteja” 680pF (C3)
  • 1 x Condensador “de lenteja” 0.1 uF (C2)
  • 2 x Condensador electrolítico 330uF (C1 y C4). 470 podría valer, pero dará otros tonos de sonido.
  • 1 x Interruptor
  • 1 x Integrado 555 y un zócalo para montarlo.
  • 2 x Transistor npn: 547C (Q2 y Q4)
  • 2 x Transistor pnp: 557C (Q1 y Q3)
  • Soldador, Estaño, Tenacillas de corte y otros útiles de soldadura de componentes

Soldadura básica

El mejor tutorial que conocemos para iniciarse a soldar está perfectamente resumido en dos infografías de Adafruit. Están en inglés pero creo que se entienden muy bien (y en cualquier caso deberías pensar en aprender la lingua franca maker).



Se trata en resumen de acercar la punta del soldador garantizando que toque los dos elementos a unir (placa y componente) durante un par de segundos, añadir la cantidad justa de hilo de soldar, esperar otro par de segundos y retirar el soldador (y nunca enfriar soplando). La duración del tiempo de calentar y fundir estaño puede ser mayor para uniones más grandes.

Procedimiento de montaje

Soldadura de los componentes en la placa

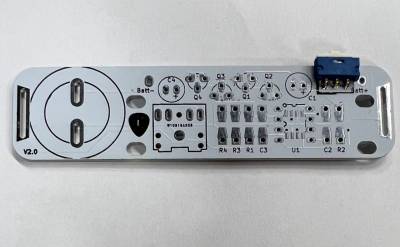

Partimos de la PCB Drawdio, sin componentes soldados.

Los componentes deben soldarse por la cara “frontal” de la PCB, que tiene los códigos de los componentes (R1, C1, etc) serigrafiados.

Normalmente se recomienda empezar a soldar por los componentes de menor altura. Esto permite que, al darle la vuelta a la PCB para aplicar el estaño, se apoyen mejor la placa y los componentes que vamos a soldar. Siguiendo esta recomendación empezaríamos por las resistencias de la placa (R1 a R4). Con las resistencias colocadas en sus lugares correspondientes le damos la vuelta a la placa y abrimos ligeramente “las patas” de las resistencias. Queremos que las resistencias queden bien pegadas a la PCB y que no se muevan mucho mientras aplicamos el estaño. (Lo mismo haremos con todos los componentes a medida que avancemos).

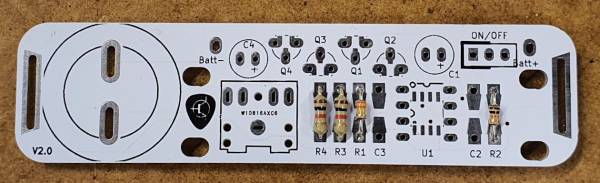

En las siguientes fotos podemos ver las posiciones de las resistencias de 1K (R3 y R4),


y las de 330ohm (R1) y 10K (R2).


En la foto anterior puede verse también el siguiente componente, el interruptor.

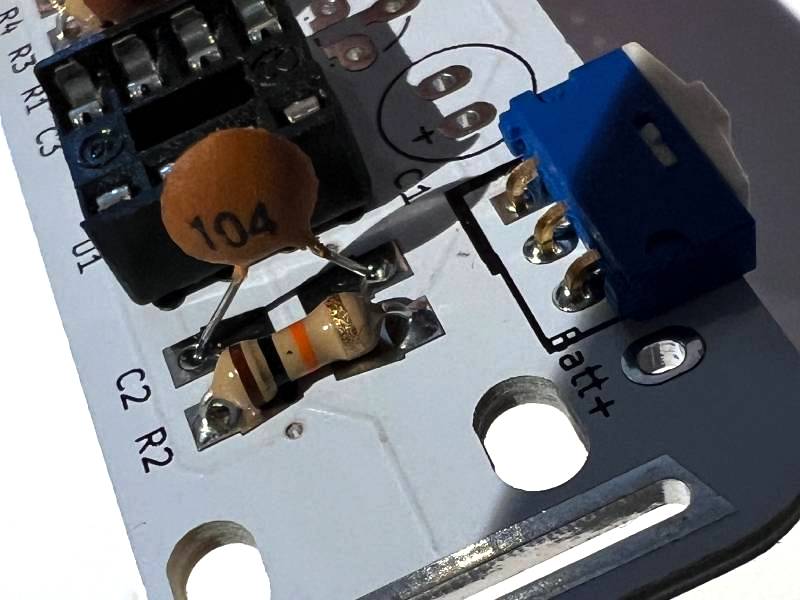

Los siguientes componentes son el zócalo para integrado y los condensadores de lenteja (C2 y C3). En el dibujo de la placa, en la posición del zócalo hay una línea con una muesca. El zócalo tiene la misma muesca para orientarlo.



A continuación montaremos los transistores.

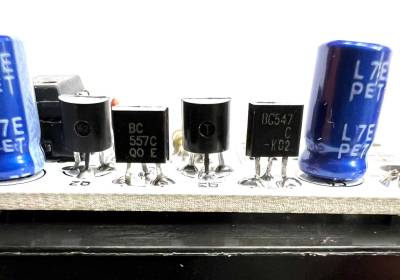

Hay que fijarse que van con la cara plana una para cada lado, en la serigrafía de la placa puede verse. Además hay que separar las patas, echando hacia detrás la central.



Empezaremos por los pnp (557), en las posiciones Q1 y Q3, las interiores de los cuatro.


A continuación los transistores npn (547) montados en las posiciones Q2 y Q4, las exteriores, también uno con la cara plana para cada lado.

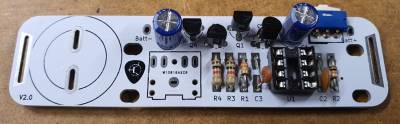

Y por último con los condensadores electróliticos en las posiciones C1 y C4. Ojo que ambos tienen polaridad y hay que soldarlos en la posición correcta. La patilla más larga es la positiva, indicada en la placa con un signo +.


Para terminar con la placa, montamos el integrado en el zócalo (con la marca hacia la muesca).


Montaje del altavoz


Montaje del portapilas

Es el único componente que va por la cara contraria.


Si todo ha ido bien, poniendo una pila y encendiendo en interruptor ya deberíamos poder hacer sonidos ¡o incluso música!. Toca las ranuras metálicas en los dos extremos de la placa, uno con cada mano. Debería sonar el altavoz. No te preocupes por la electricidad, nuestro dispositivo usa 1,5v y los problemas pueden empezar en 25.

Montaje del lápiz

La parte final del montaje es la que convierte nuestro circuito en un lápiz que al dibujar (draw) hace sonidos (audio). Para eso debemos montar el lápiz con bridas a la placa y unir cada uno de los extremos del circuito (las ranuras de los bordes) del siguiente modo:

  • El extremo del altavoz a la mina del lápiz. Para ello lo pincharemos con una chincheta en la parte de atrás.
  • El extremo opuesto al exterior del lápiz en la parte por donde lo cogemos normalmente para escribir.

Para ello vamos a emplear una cinta adhesiva que conduce la electricidad porque es de cobre. Aquí hay un detalle de la parte de la chincheta.

Pintar sonidos con Drawdio

Ahora necesitamos un folio. Vamos a pintar un punto gordo con nuestro lápiz y líneas -más o menos gruesas y más o menos largas- que salgan desde él. Después tenemos que poner un dedo de una mano en el punto gordo, y tocar las líneas que hemos dibujado con la punta del lápiz. Ya puedes hacer música.
