proyectos:fotomatoshwdem

FotomatOSHWDem

Alcance

Logo del proyecto Este proyecto consiste en la fabricación y puesta en marcha de una máquina de tipo fotomatón desatendida que captará imágenes a petición de los usuario de la máquina y que serán tuiteados automáticamente a una cuenta de Twitter. La idea es construir este proyecto especialmente para 6ª edición de la feria OSHWDem (2017) y que tenga la doble función como proyecto a exponer y al mismo tiempo retratar a los visitantes que la utilicen, subiendo las fotos directamente a https://twitter.com/fotomatoshwdem

FotomatOSHWDem está compuesto por una estructura modular y portable fabricada y decorada con elementos económicos. La parte de la electrónica está formada por una placa Raspberry Pi, una cámara, un monitor y unos botones físicos programados que permiten la selección de un overlay previamente diseñado, que se superpone a la imagen de la cámara, y un segundo botón encargado de realizar la foto y enviarla a la cuenta asociada de Twitter, haciendo uso de una Twitter App, que permite dicho proceso.

Ingredientes

  • Raspberry Pi 3
  • Módulo de cámara
  • Botones “arcade”
  • Madera recuperada y reciclada
  • Policarbonato
  • Cartón pluma
  • Papel maché
  • Pintura color verde Arduino (RAL 5018)
  • Elementos de fijación, como clavos, tornillos y cola.

Estructura

Se pretende una estructura económica y modular, que permita facilitar su transporte y almacenamiento cuando no se utilice. Se emplean materiales reciclados como madera de palets y de otras procedencias. También se utiliza una plancha de policarbonato para cubrir la parte del monitor y la cámara y que sirve para fijar los botones. Siguiendo el diseño original se crea una base de altura suficiente para que la parte donde va alojada la electrónica y la cámara tenga la altura ideal para retratar a los usuarios.


Diseño inicial

En modo recogido
Primera pieza de la base
Base terminada con refuerzos
Detalle de la base

Una vez concluido el armazón de la base comienza el montaje de la parte superior, con el monitor definitivo anclado a dicha estructura.

Anclaje de monitor con tornillos pasantes
Laterales
Refuerzo interior
Detalles del interior

Finalmente se procede con los remates exteriores y la decoración de la estructura.

Se recubre la madera con papel maché y cartón pluma
Pintado de la base
Pintando la parte superior
Montaje final
¡En la OSHWDem!

Software

El software necesario para controlar el Módulo de la cámara, crear una GUI y tuitear y manipular imágenes, ejecutando los siguientes comandos en una ventana de terminal:

sudo apt-get install -y python3-picamera python3-pip
sudo pip3 instalar guizero
sudo pip3 instalar twython
sudo apt-get install -y python3-PIL

Enlace a GitHub con el código del proyecto:

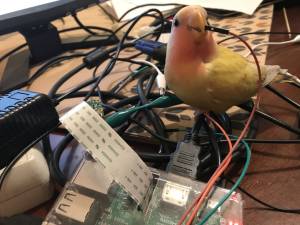

Equipo

  • Iraisy Figueroa
  • Scrawny
  • Milo Barral
  • Miko
  • Lily y Charlie
